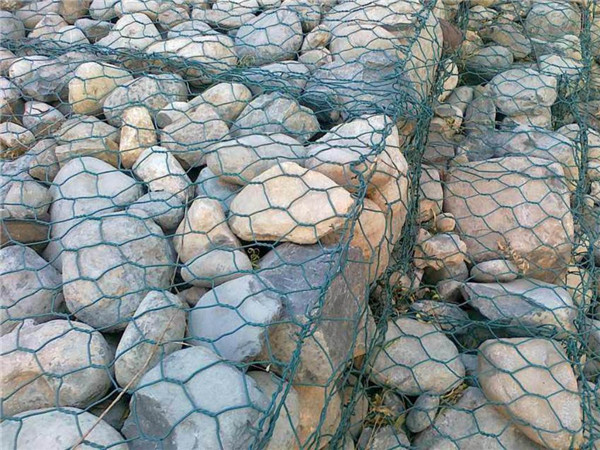

1、包塑石籠網(wǎng)所用鋼絲為低碳鋼絲，編織前的鋼絲*小抗拉強度范圍為：350~500Mpa（允許有更高的抗拉強度），編織前的鋼絲延伸率不得小于10%。
2、包塑石籠網(wǎng)采用的鋼絲為鍍鋅-10%鋁-稀土合金包覆高分子高密度PVC鋼絲。
a、《鍍鋅-10%鋁-稀土鋼絲包PVC鹽霧3000h檢驗報告》
 鍍鋅-10%鋁-稀土鋼絲包PVC經(jīng)3000小時鹽霧試驗檢驗，其質(zhì)量變化率不大于0.5%，腐蝕率不得大于20g/m2；
b、《鍍鋅-10%鋁-稀土鋼絲包PVC組成的網(wǎng)片鹽霧3000h檢驗報告》
 鍍鋅-10%鋁-稀土鋼絲包PVC組成的網(wǎng)片經(jīng)3000小時鹽霧試驗檢驗，其質(zhì)量變化率不大于0.25%；
c、《鍍鋅-10%鋁-稀土鋼絲包PVC平端深度檢驗報告》
 經(jīng)2000小時鹽霧試驗，平端深度即鋼絲腐蝕的滲透深度小于15mm。
d、鋼絲的外包高分子高密度PVC材料
   《PVC材料檢驗報告》
PVC基片初始性能：比重1.3~1.35g/cm3，拉伸強度≥20.6Mpa，拉伸模量≥18.6Mpa，邵氏硬度D50~60，耐磨性：質(zhì)量磨損率<12%;
   《PVC材料鹽霧3000h檢驗報告》
PVC材料經(jīng)鹽霧3000h后，比重變化率不大于6%，拉伸強度變化率不大于25%;
   《PVC材料抗UV耐光3000h檢驗報告》
PVC材料經(jīng)耐光3000h后，比重變化率不大于6%，拉伸強度變化率不大于25%。
